隨著智能音箱的興起，交互更加豐富的智能設備也在逐漸推出。聯想就推出了一款智能時鐘產品品類，在智能音箱的基礎上，增添觸摸顯示屏幕和無線充電底座，交互更加直觀。
充電頭網拿到的是聯想智能時鐘2代，相比一代的基礎上增添了一個底座，底座上具有USB-A充電輸出和無線充電功能，并且具有一圈氛圍燈，用于夜燈等，功能相當全面，滿足家庭使用需求。
下面就對這款智能時鐘進行拆解，一并拆解無線充電底座，一起來看看這款產品的設計如何。

 聯想智能時鐘2代開箱

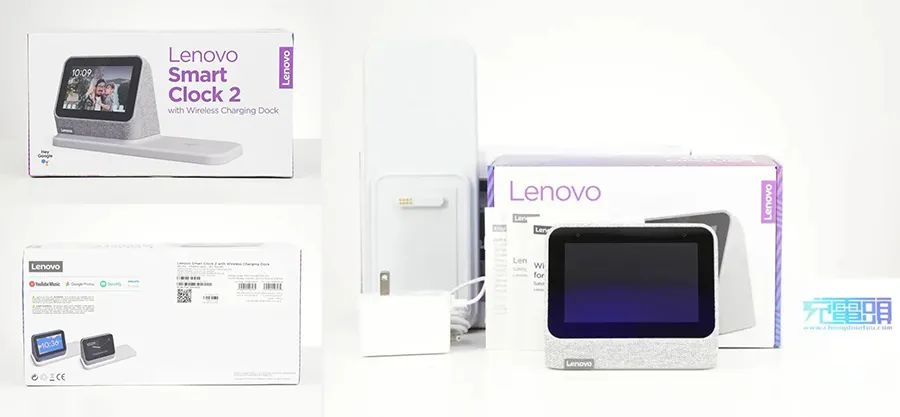

包裝盒正面印有Lenovo品牌、產品英文名稱以及外觀圖；底部印有產品款式外觀圖、支持功能以及型號等信息；包裝內含時鐘、底座、適配器、說明書等。

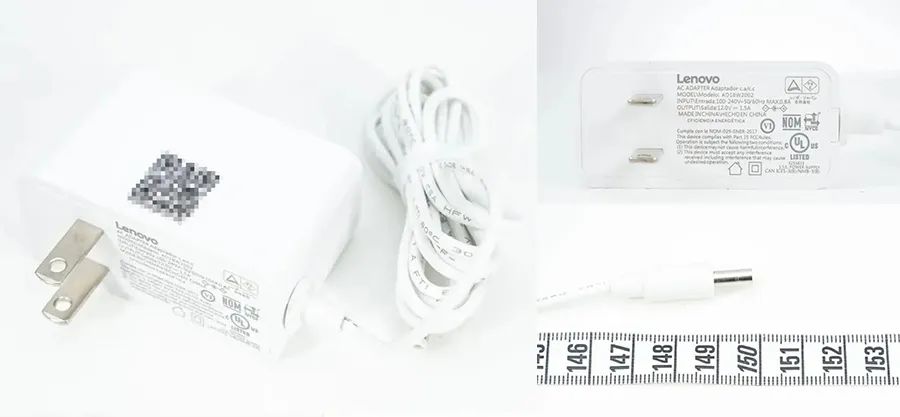

適配器采用PC材質白色外殼，配備固定美規插腳，自帶DC圓頭輸出線纜。輸入端外殼印有適配器參數，型號為AD18W2002，支持100-240V~50/60Hz 0.8A輸入以及12V1.5A輸出，通過了NOM、NYCE、UL、PSE認證，以及VI級能效認證。測得適配器輸出線纜長度約1.5米。

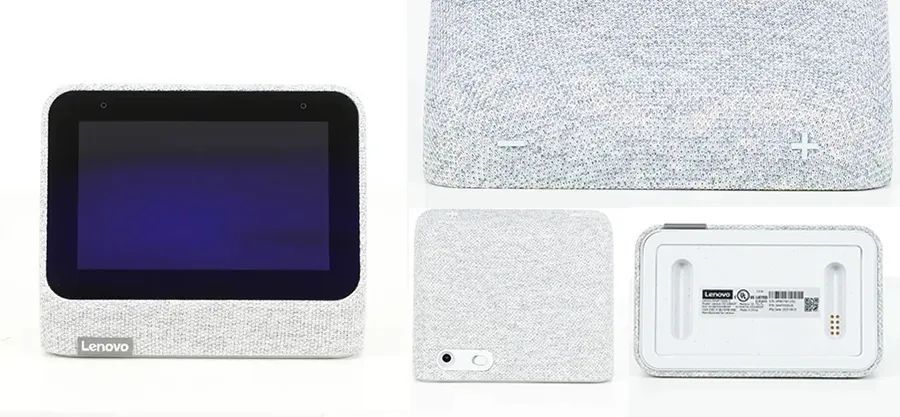

聯想智能時鐘2代延續初代產品錐體造型設計，外殼粘貼布藝材質，提升手感顏值同時還起到一定的保護作用，屏幕微傾給用戶更好的視覺效果。機身正面左下角設計有Lenovo品牌，配備4英寸彩色觸摸屏，大屏幕視覺效果更好，操作也簡單方便。機身其余部分全部粘貼布藝材質，端角過渡圓潤，持握不硌手。

頂部貼有橡膠做的＋和-符號，方便時鐘與底座組合時進行區別。背面設有DC充電插孔和開關鍵。底部設有兩個定位槽，其中一個內還設有連接觸點，中心貼有產品銘牌貼紙，邊緣貼有膠墊，當時鐘單獨放在桌面時也能起到穩定作用，細節講究。

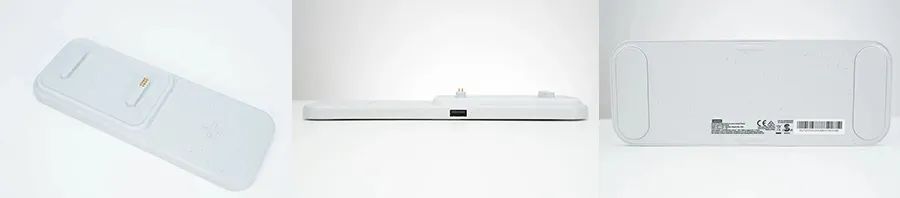

底座為扁平直板造型，四端以及邊緣過渡圓潤，表面啞光并有很多五顏六色小圓點，使得底座整體看上去像花崗巖一般，右側凸起。無線充電區域設有十字膠墊，支持穩定手機同時更好散熱。側面設有一個USB-A接口，黑色膠芯。底部兩側設有防滑膠墊，邊緣貼有產品銘牌貼紙。底座型號為SE-A61UW，支持12V1.5A輸入，USB-A輸出5V2A，無線充輸出最大10W，總輸出7.5W（無線充5W，USB-A口5V0.5A），產品通過了CE認證。

智能時鐘與底座的分體式設計可以讓時鐘隨時拿到客廳、廚房等地方使用，靈活且方便。

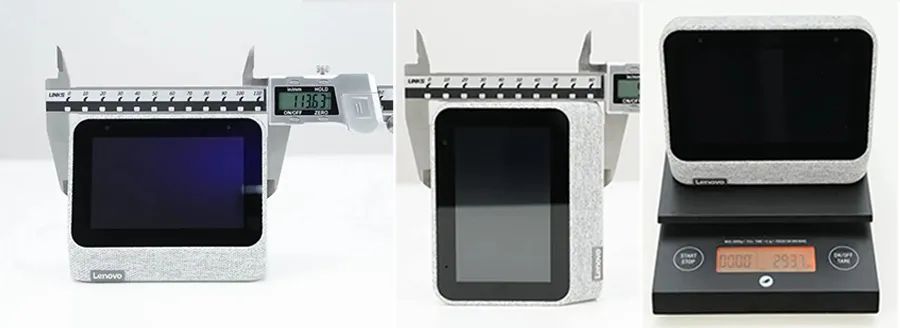

測得時鐘寬為113.63cm，高度為96.07mm，時鐘凈重約為294g，加上底座總重量約為474g。

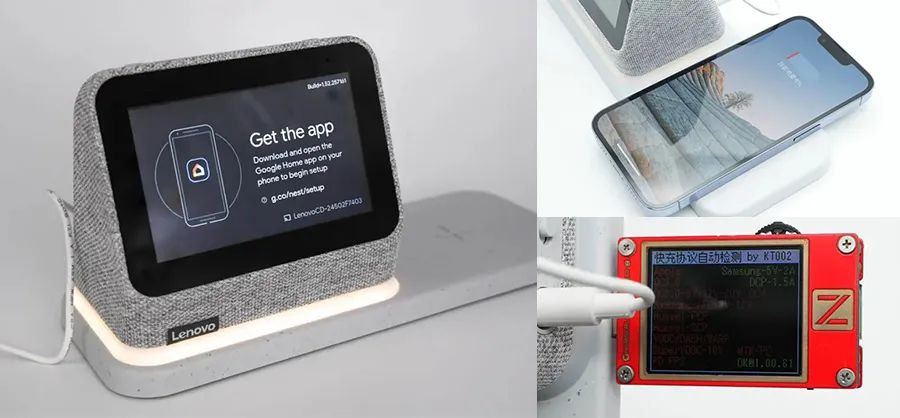

連接適配器并打開開關，首先會出現一個讓用戶手機下載Google Home app的提示界面，即產品支持手機app智能控制，設置簡單方便。底座上的氛圍燈亮白光。同時可以將手機放在底座右側進行無線充電，晚上入睡前為手機充電變得更加方便。使用ChargerLAB POWER-Z KT002測得USB-A口只支持Samsung 5V2A、DCP協議。

無線充電底座拆解

看完了時鐘的外觀展示以及功能測試，下面就對這款時鐘的無線充電底座進行拆解，一起來看看內部設計。

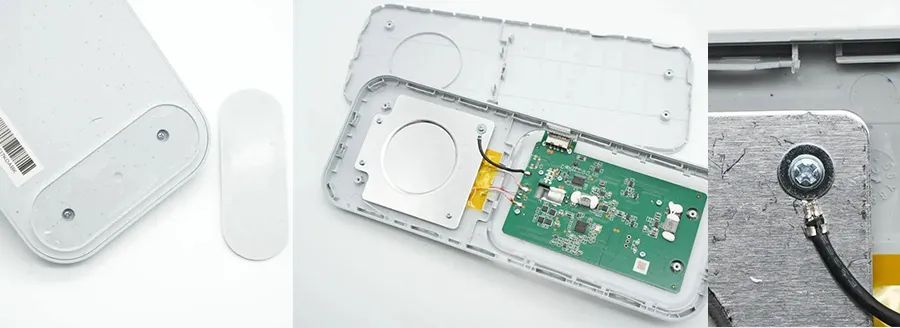

首先撕下底座兩側粘貼的防滑腳墊，固定螺絲隱藏在腳墊下面。拆開底座外殼，內部是無線充電線圈和用于無線充電控制的PCBA模塊，無線充電線圈固定在散熱鋁板上，通過螺絲固定。接地導線也通過螺絲固定。

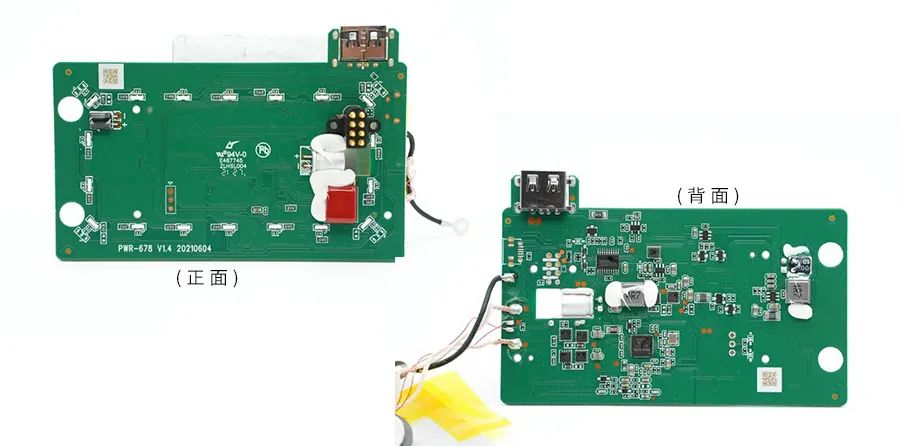

無線充電PCBA模塊正面特寫，邊緣為一圈LED燈，配合外殼上的導光條營造燈光效果。右側為連接時鐘的鍍金觸點，用于為底座供電。無線充電PCBA模塊背面為一路完整的無線充電電路和用于USB降壓輸出供電的降壓電路。

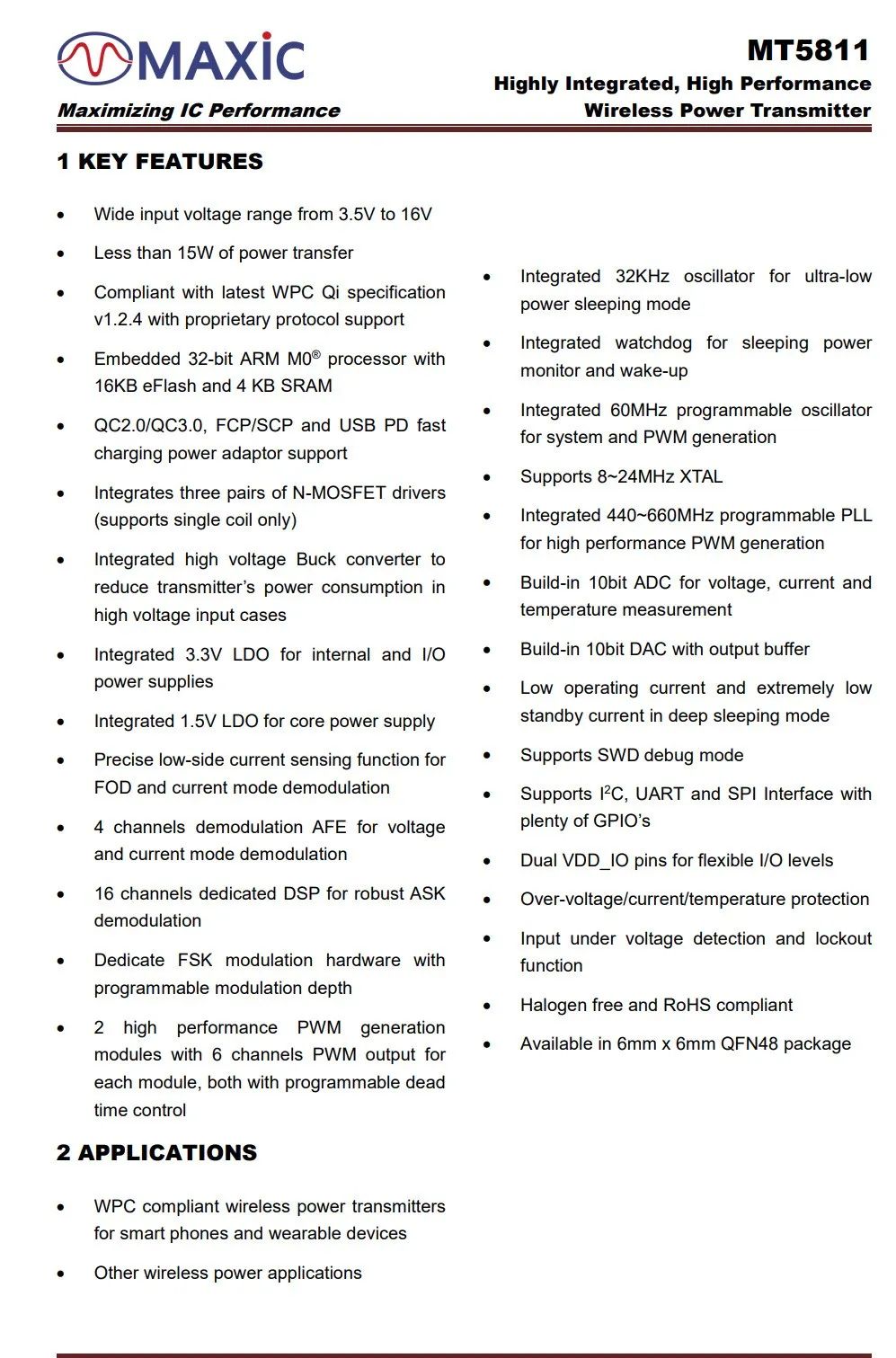

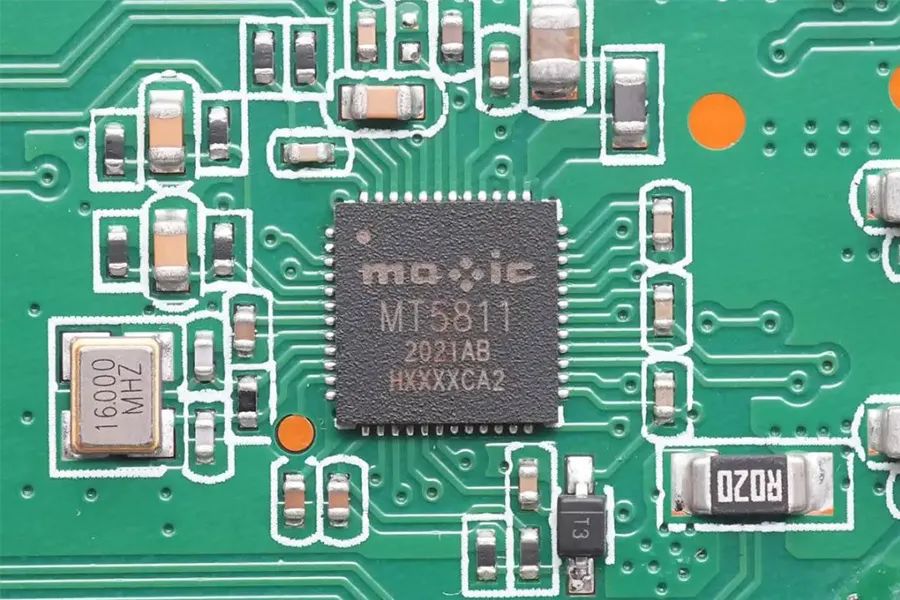

無線充電芯片來自美芯晟，型號為MT5811，是一款集成USB PD、QC等快充協議、高度集成的符合Qi標準的無線充電發射芯片，支持15W輸出功率。MT5811集成ARM M0 處理器，擁有卓越的高效率和緊湊設計，提供強大、自主的二次開發空間。芯片內部集成3對NMOS驅動器，可用于單線圈應用的無線充電器，支持定頻調壓控制，無需外置驅動器。

MT5811可延展性強，配置定制化，采用高集成嵌入式SoC架構及靈活接口設計，適用于各種低成本、低功耗應用，可廣泛應用于為5G智能終端、智能可穿戴設備、智能家居、物聯網、智能家電進行無線充電的設備。

充電頭網通過拆解了解到，美芯晟無線充電方案還被魅族40W立式無線充電器、魅族17 Pro手機、魅族27W無線充、飚王智能車載無線充感應支架、travelmall多功能全球旅行充電器等數十款產品采用。

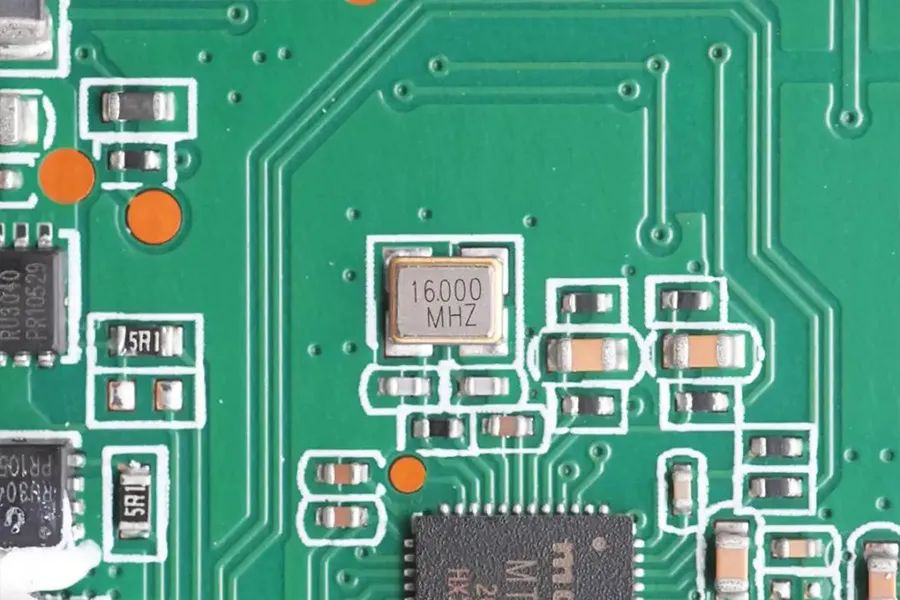

用于為無線充電主控提供時鐘的無源晶振，頻率為16.000MHz。用于定頻調壓降壓的兩顆MOS管，型號為RU3040M2，是一顆耐壓30V的NMOS，導阻為5.8mΩ，采用PDFN3333封裝。4R7電感用于定頻調壓降壓。無線充電功率級使用四顆MOS管組成全橋，型號均為RU3040M2。無線充諧振電容采用科雅ZZEC無線充專用CBB電容，規格為0.4μF 100V。

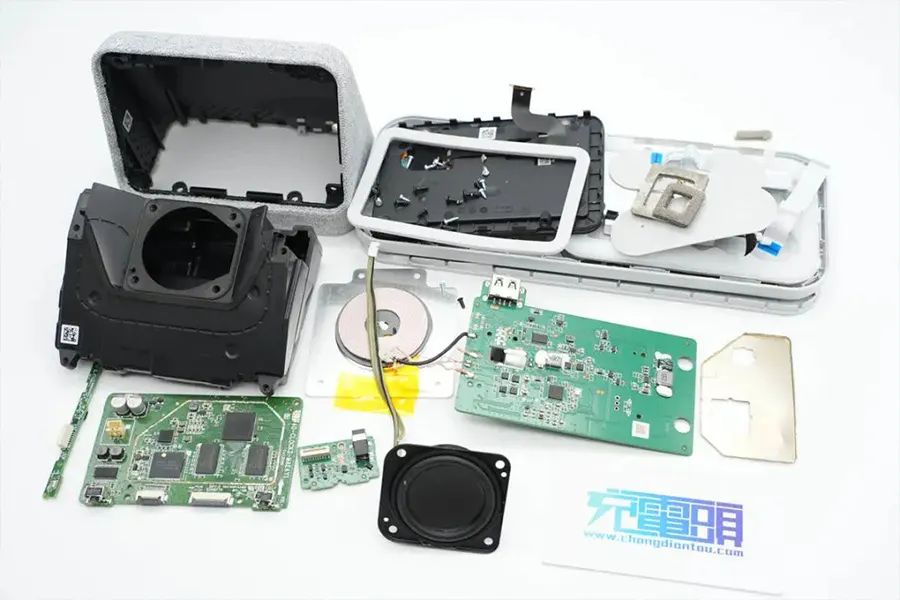

全部拆解完畢，來張全家福。

 充電頭網拆解總結

聯想智能時鐘2是一款在傳統智能音箱上加入屏幕的產品，加強用戶的交互功能。同時這款音箱配置了一個無線充電底座，支持磁吸功能，可以為蘋果和安卓手機充電，功能更加實用。

充電頭網通過拆解了解到，這款時鐘的無線充電底座內置美芯晟MT5811高集成無線充電主控，單芯片內置三路NMOS驅動器，可滿足蘋果定頻無線充電需求，無需外置驅動器或降壓芯片，方案簡潔高效。
