在可穿戴設備和部分家居家電中，接近檢測傳感器是其更智能化、更節能的核心元件之一。自動配對、自動開/關、佩戴檢測以及對媒體、手勢的控制都需要這顆小小的傳感器來配合完成。
基于在模擬及數?；旌闲酒I(lǐng)域積累的豐富開發經驗和現有的低功耗處理算法和數模結合的降噪技術，美芯晟最新推出的全集成超低功耗光學接近檢測傳感器MT3101，實現了優越的傳感性能和低功耗，改善了傳統傳感器感應不靈敏、傳輸速度低等不良用戶體驗，有效降低誤觸發頻率及提升了入耳檢測效率，小體積光學封裝，為以TWS耳機為代表的可穿戴產品提供差異化設計。
產品特點
支持三種不同的 I2C 器件地址，便于多設備同時集成應用
內置智能串擾消除技術，信號動態范圍寬，抗串擾能力強
晶圓采用光學鍍膜工藝，具有超高環境光抑制能力
采用超低功耗設計，待機功耗低至1uA，工作功耗小于15uA
ADC位數、VCSEL驅動電流、測量速率可編程，適應多種應用場景需求
SENSOR內置溫度補償技術，在-20℃~85℃全工作溫度范圍內數據準確穩定
全集成SENSOR、940nm VCSEL以及ZENER，外圍元器件少
采用專用小體積光學封裝，尺寸僅為2.55mmX2.0mmX0.6mm

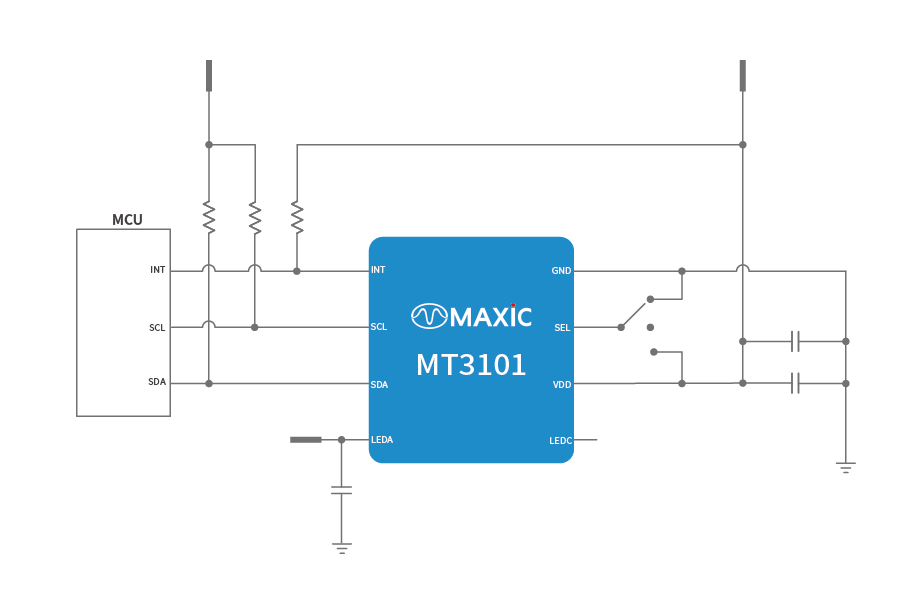

MT3101典型應用電路圖
產品介紹
體積小巧 助力差異化設計
MT3101接近檢測傳感器內部集成了紅外光接收器、發射器、可編程低噪聲放大器、高精度ADC以及數字快速模式 I2C 接口，采用微型連接網格陣列LGA8封裝，體積為2.55mmX2.0mmX0.6mm，能夠輕松地放置于狹窄的空間內。小巧的芯片體積可以為TWS耳機和其他可穿戴、可便攜設備廠商提供更靈活的工業設計，助力產品的差異化發展。

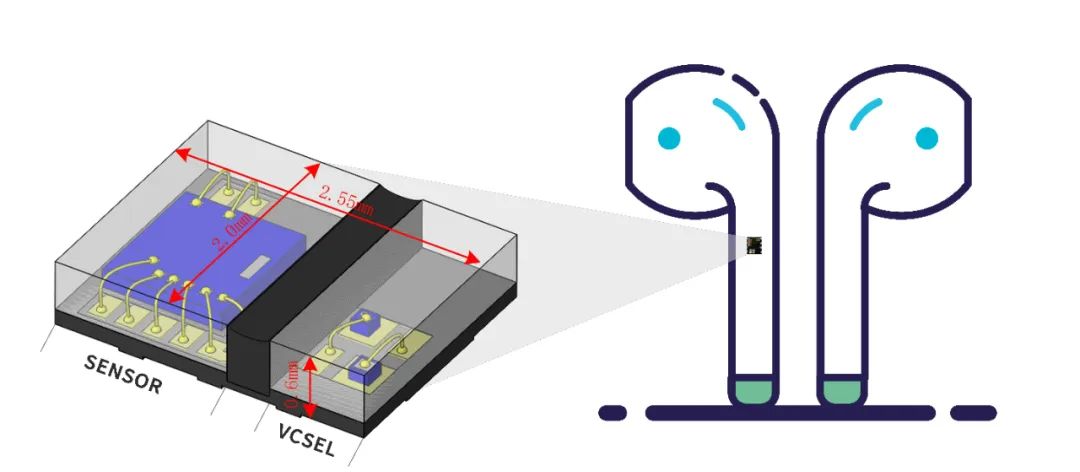

MT3101封裝示意圖
探測精度高 抗干擾能力強

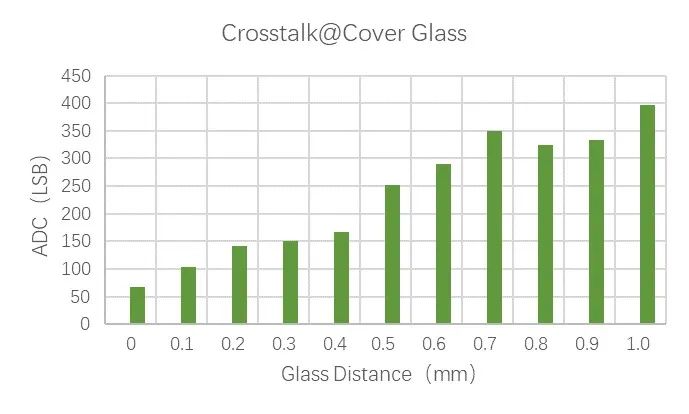

MT3101接近檢測傳感器內置數模相結合的智能串擾消除技術，能夠最大程度地增大信號可用的動態范圍，提高抗串擾能力，采用高環境光抑制設計，搭配高效算法技術，提升紅外線測量數據轉化為接近檢測結果的精度，降低誤差值。內置9-12 bits ADC用于接近檢測輸出，可編程驅動電流輸出最大到16mA且脈沖寬度和個數可配置。I2C 通信接口頻率最高可達400kHz，且支持3種不同的 I2C 識別地址，3顆MT3101可使用同一條 I2C 總線，降低多器件系統電路的設計難度。
超低功耗 兼具電源管理功能

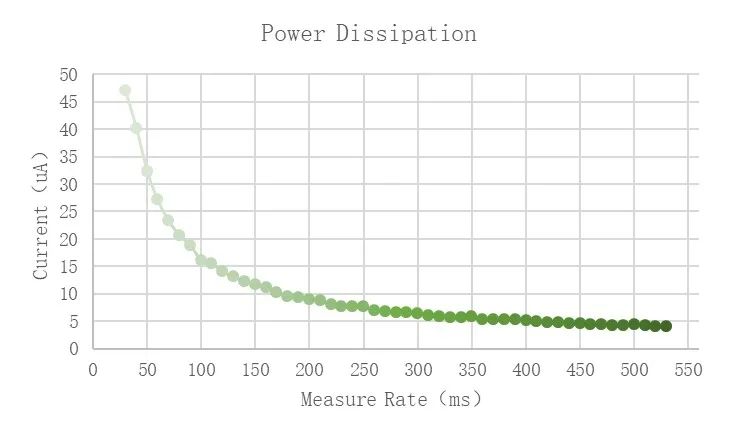

可穿戴設備小而薄的發展趨勢及其電池容量都對接近傳感器的節能性能提出嚴格要求。MT3101接近檢測傳感器具備出色的超低功耗設計，當傳感器處于工作狀態時，平均功耗小于15uA，在處于待機狀態下時，系統的待機功耗僅為1uA 。同時，MT3101還可協助進行電源管理功能，在檢測到耳機為佩戴狀態時啟動耳機自動開機，移除時則自動關斷電源。
應用場景多樣化
近年來，智能制造、智能家居、智慧城市等概念應接不暇，物聯網產品種類也日益豐富，光學傳感器在智能手機、智能可穿戴設備、智能家居、智能機器人等領域滲透度越來越高。此外，居民健康意識的日益提升極大地激發了智能手表、手環市場需求的進一步釋放。光傳感器芯片作為健康監測功能實現的關鍵元件，其在消費電子領域的應用將加速落地。
美芯晟推出的接近檢測傳感器MT3101超低功耗，體積小巧，可編程程度高，具備出色的傳感性能、低誤觸發頻率及優秀的串擾抑制性能和高環境光抗干擾性，不僅可應用于TWS耳機中，滿足用戶對更小、續航能力更強的佩戴產品的需求，還能進行產品拓展，可廣泛應用于智能手機、智能手表、其他智能可穿戴設備以及掃地機器人等家具家電領域。
