無線充電新規落地，80W快充時代已來！9月初，工信部去年發布的《無線充電（電力傳輸）設備無線電管理暫行規定》正式實施，無線充電設備的頻率和功率限制得到了放寬。無線充電設備的頻率被明確規定在了100-148.5kHz、6765-6795kHz、13553-13567kHz三個頻段，而最大無線充電功率也從原來的50W提升到了如今的80W。
美芯晟最新推出的MT5788是一款高集成且符合Qi2.0協議的無線充電接收端芯片，支持BPP/EPP和MPP，在特定私有協議下最高支持100W無線充電，同時具備最高20W反向充電功能，反向充電Q值檢測精度<2%，AC-DC轉換效率高達98.5%，內置32位M0核和32KB MTP，豐富的GPIO和I2C接口等讓設計更加靈活。
依托新的開發工藝，MT5788尺寸僅為同等規格面積的一半，3.08mm*4.08mm的小尺寸極大縮小占板面積，使手機等電子產品的設計更加緊湊，可廣泛應用于手機、充電寶、平板電腦等電子設備。
產品特性
輸出功率最高100W（20V / 5A）
支持最高20W反向充電
內置ARM Cortex M0及6KB SRAM 32KB MTP
AC-DC轉換效率高達98.5%
電流電壓精度<1%
支持小感量線圈應用
反向充電模式集成雙路ASK解調電路
反向充電Q值檢測精度<2%
OVP/OCP/OTP等多種保護功能
技術亮點
■ 高功率：無線充電功率高達100W
該芯片采用電磁耦合技術支持BPP/EPP和MPP，在特定私有協議下最高支持100W無線充電和20W反向充電，并具有可編程的輸出電壓。
■ 高效率：AC-DC轉換效率高達98.5%
該芯片采用優化的自適應全橋全同步整流橋技術，具有極小的MOS管RDSON和超低的偏置電流，芯片整體的AC-DC轉換效率高達98.5%。

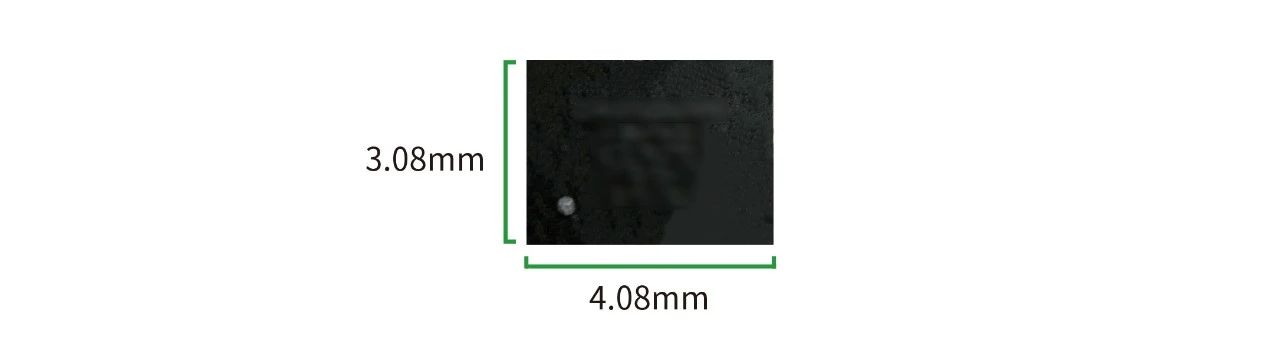

■ 高集成：芯片尺寸3.08mm*4.08mm
除少數外部無源元器件之外，MT5788集成了無線充電接收端所需的所有元器件，芯片尺寸3.08mm*4.08mm，占板面積較小，讓手機等設計更加緊湊美觀，更便于防水防塵設計。
隨著無線充電功率上限被提高，無線充電將會成為更多用戶的選擇，智能手機也迎來新的突破升級賣點。此外，MT5788設計支持最大20W反向充電功能，讓手機秒變無線充電移動電源，真正做到萬物互聯互享，極大的擴充了手機的應用場景，為用戶帶來更佳使用體驗。
*本文提及的測試結果為實驗室條件下得出，實際產品視應用環境和批次差異，可能會存在不同，美芯晟科技保留最終解釋權。
