智能傳感技術是智能制造和物聯網的先行技術，作為前端感知工具，具有非常重要的意義。要想實現對環境的感知和信號轉換功能，就需要各種功能的傳感器，尤其在智能穿戴領域?qū)鞲衅鞯囊蕾噷⒏訌娏?，并會要求傳感器朝著智能化、微型化和多功能化方向發展。

美芯晟最新推出的MT3502是一款同時集成旋轉和按鍵檢測的高性能、超低功耗光學追蹤傳感器，集成850nm VCSEL發射器、紅外接收陣列、高精度ADC及高速數字圖像處理模塊。該芯片基于激光導航技術，通過激光反射獲取連續的物體表面圖像并透過內置算法確定物體的運動，從而能夠在不銹鋼平面上為用戶提供實時、微距、高精度、超低功耗的水平移動和旋轉角度檢測，旋轉角度分辨率精確至0.1°，主要應用于智能手表、智能手環、智能眼鏡等設備的表冠旋轉及按壓檢測等。

• 首款同時集成旋轉檢測和按鍵檢測功能
• OLGA封裝3.5mm*3.2mm*0.65mm小尺寸，內置850nm VCSEL
• 24*24超大pixel感應區，景深范圍大，檢測高度覆蓋0.5mm~30mm

• 分辨率高達5000 CPI (STS不銹鋼平面)，表冠旋轉速度支持最大900RPM

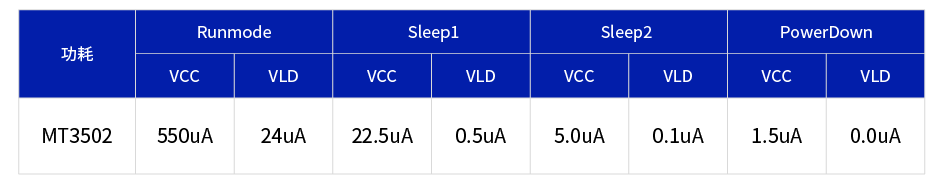

• 超低功耗設計，典型電流為工作模式550uA，睡眠模式5uA，待機模式1.5uA
• 內置OTP，支持CPI校準，校準精度0.625%
• 支持1MHz I2C通訊，支持SDA/SCL Swap功能，同一總線上雙器件可同時使用
• 支持2-wire SPI接口
• 支持IO按鍵中斷檢測功能
• 集成VCSEL故障檢測功能

■  收發一體，高集成度

MT3502采用OLGA封裝方式，集成850nm VCSEL激光器，采用CIS工藝，感光區域pixel點陣高達24*24，旋轉角度分辨率精確至0.1°，更大的感光區域能夠接收不同反射位置的信號，從而拓寬景深范圍，最小高度低至0.5mm，有利于客戶模組設計小型化。

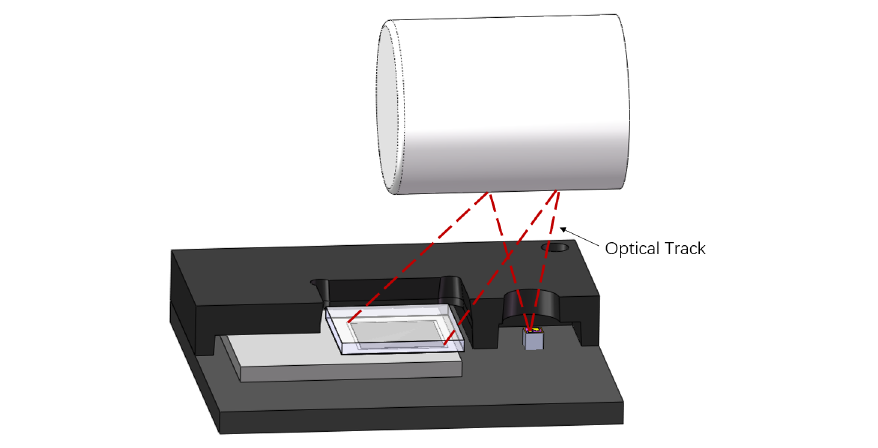

MT3502光線追蹤示意圖

■ 高精度，超低功耗

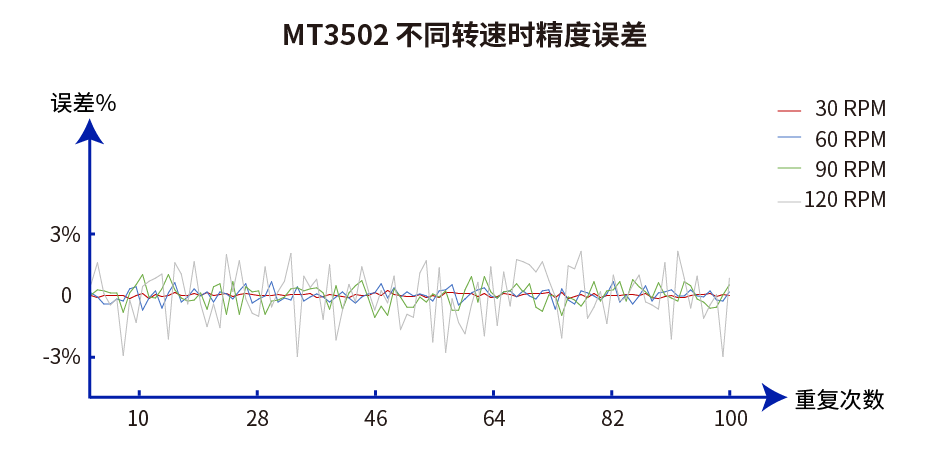

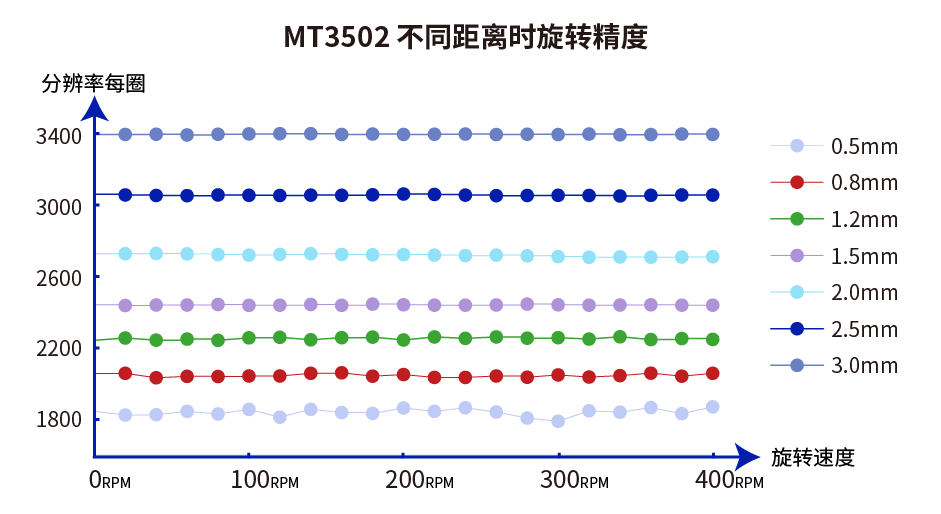

基于高密度pixel點陣，MT3502在不銹鋼平面上可支持分辨率高達5000 CPI的移動檢測，在直徑1mm不銹鋼轉軸1mm距離上可支持分辨率3200計數/圈。該芯片擁有領先的信噪比水平，內置增益自適應技術和底噪消除技術，可動態適配環境干擾，還原真實信號。

最高支持5000fps幀頻率，且?guī)l率可根據實際物體移動速度/轉軸轉動速度自適應調節，使性能和功耗動態平衡。同時，MT3502支持多達3種不同檔位的睡眠檢測模式，通過配置各檔位睡眠周期和等待時延，使運行和睡眠間的切換更加穩定可靠。

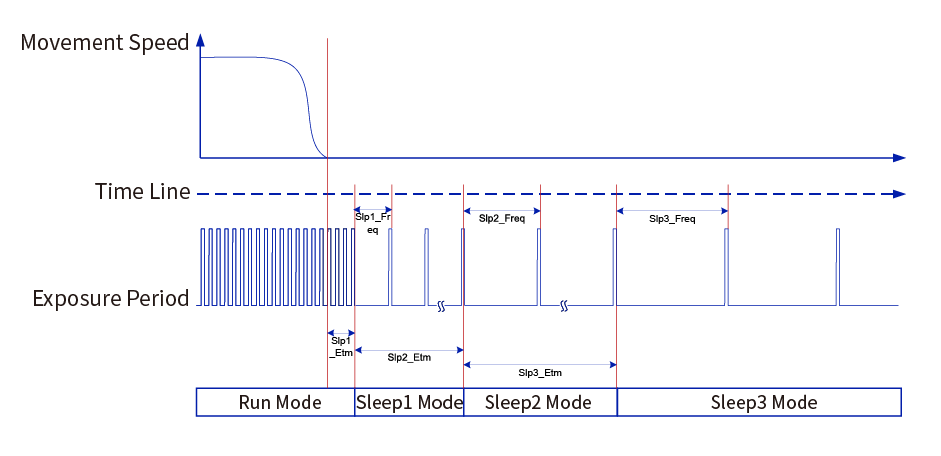

MT3502睡眠模式可靈活設置

芯片內置掉電不丟失的可編程OTP模塊，可單獨存放產線校準的CPI參數，該參數上電自動加載，無需占用主控存儲空間，實現自動適應不同表軸裝配公差校準。

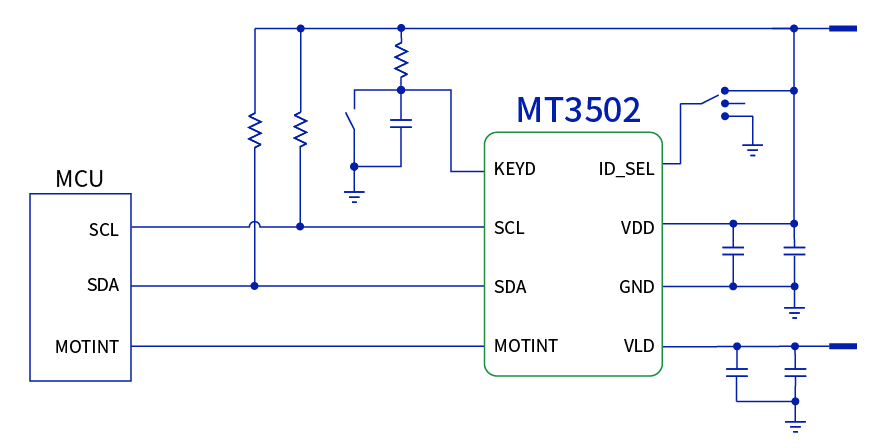

MT3502自帶獨立按鍵檢測功能，作為數碼表冠應用時可支持表冠模塊的按鍵信號輸入，減少表冠模塊與主控的交互負荷。同時，芯片可選擇支持IIC（默認）或SPI接口，靈活對接不同應用場景。其中IIC模塊支持最高1MHz的通訊速率，可通過地址選擇線或者Swap功能切換芯片的IIC從地址，實現最多4顆MT3502同時掛載同一總線，為用戶提供更多創新型組合應用的可能。

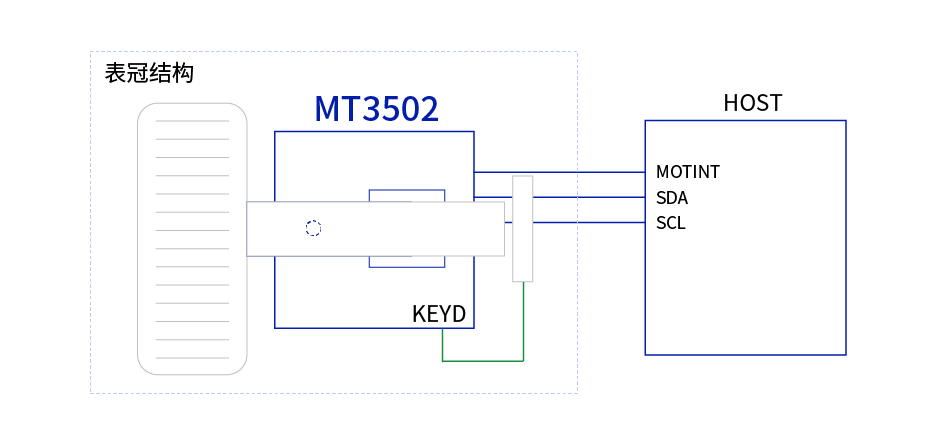

獨立按鍵檢測功能示意
