隨著人們社交和休閑娛樂需求日益增長，TWS耳機、智能眼鏡等微型穿戴式電子設備進入快速發展期，佩戴檢測、距離檢測、手勢控制等核心技術不斷創新突破，可穿戴設備向更小巧、更輕薄、更高性價比發展。傳感器作為可穿戴設備的關鍵元器件，在芯片微型化和低功耗設計上也面臨更嚴峻的技術挑戰。
美芯晟最新推出的MT3102是一款超小尺寸、超低功耗、集成940nm VCSEL的數字光學接近傳感器，封裝尺寸僅有1.4mm*1mm*0.35mm，待機功耗低至0.7uA，配有公司自研高精度皮膚識別算法，有效提升入耳檢測效率，識別率>98%@3mm，對于常規的非皮膚組織，如桌子，書本，衣服，金屬等誤識率<5%@3mm，主要應用于 TWS/OWS等無線藍牙耳機、便攜式智能硬件產品、智能手表手機等。

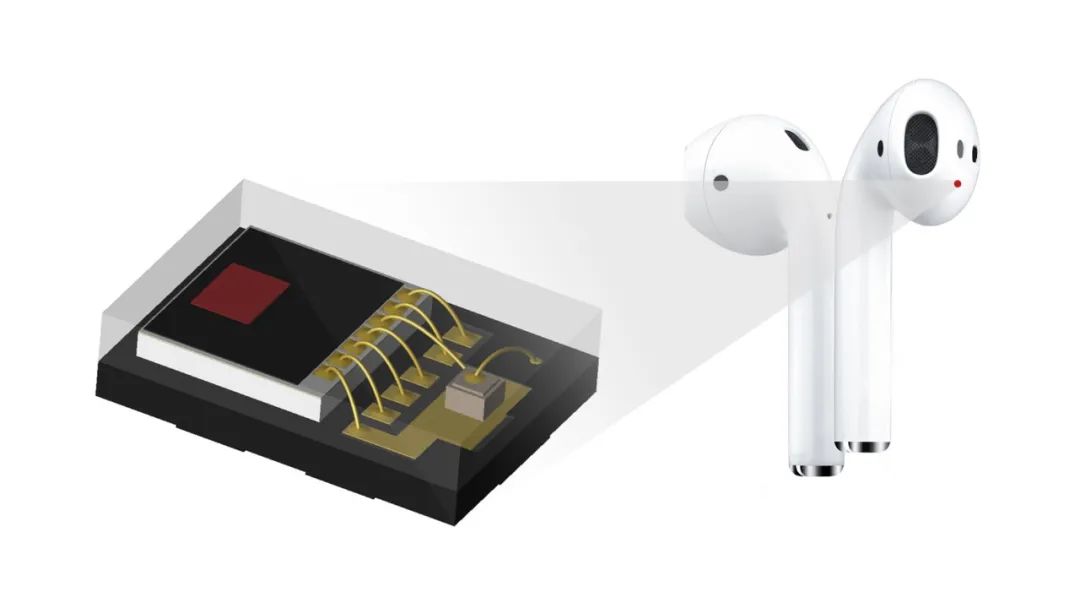

MT3102應用位置及封裝示意圖
專為小型穿戴設備優化的封裝設計，超小尺寸 超低功耗設計，待機功耗<0.7uA，工作功耗<10uA
配有公司自研皮膚識別算法，識別率>98%@3mm 低噪聲設計和強環境光抑制功能，極限場景SNR>20 內置VCSEL，最小驅動電流5mA，VCC支持2.5v驅動 驅動脈沖的寬度和數量可選，設置靈活 可選擇10-16bits ADC分辨率，提供更精確的讀數 支持1.2V I/O設計

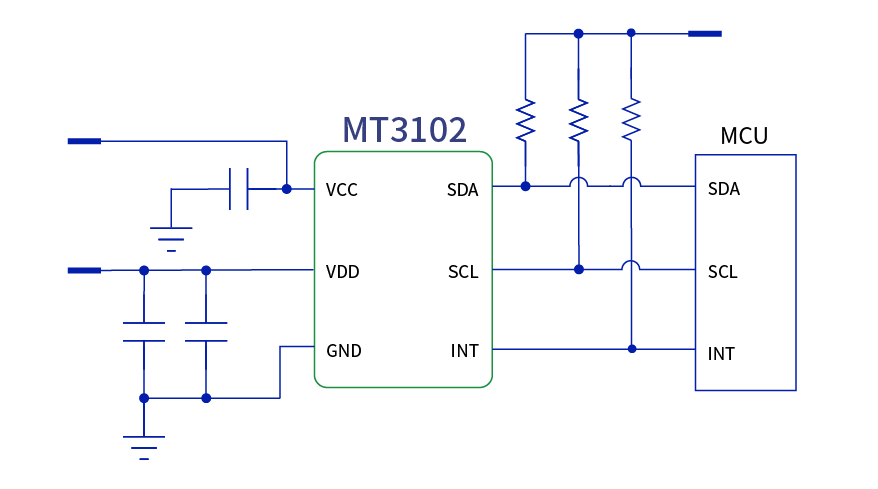

MT3102典型應用電路圖

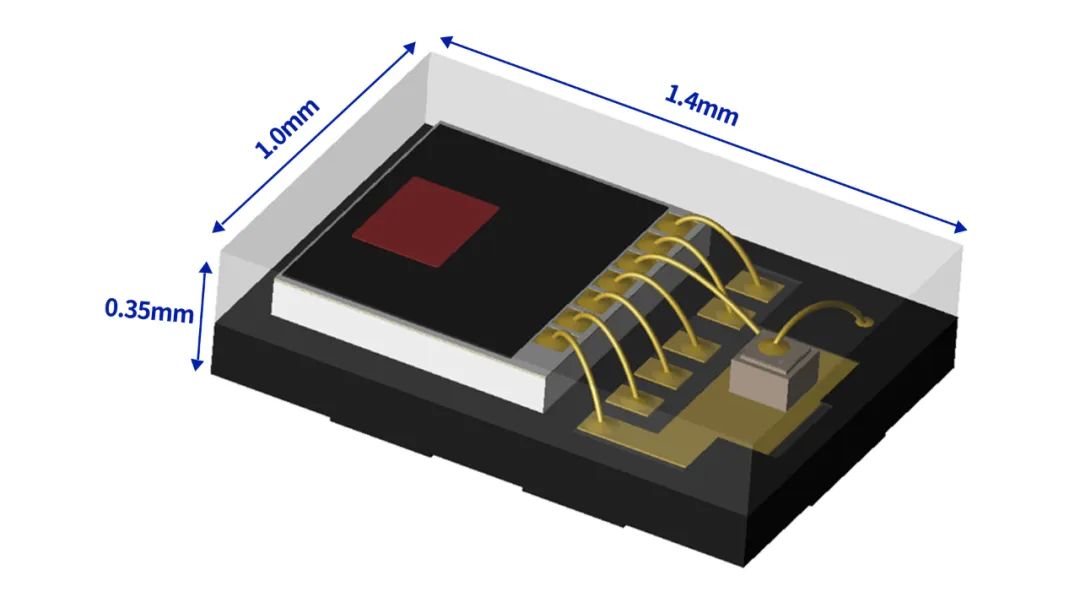

■ 超小尺寸：1.4mm*1.0mm*0.35mm
新一代MT3102光學接近傳感器集成紅外光接收器、激光發射器、I2C接口、高精度ADC和可編程低噪聲放大器，封裝于微型LGA6內，尺寸為1.4mm*1.0mm*0.35mm，體積縮小至前代產品的16%，是目前業內最小的產品尺寸。
MT3102外圍元器件更少，設計更緊湊，完美適配極小空間結構，特別適合TWS耳機和各類可穿戴設備。產品兼具更高設計自由度、高性能以及低功耗的組合優勢，將引領市場差異化風向。
■ 超低功耗：待機功耗<0.7uA

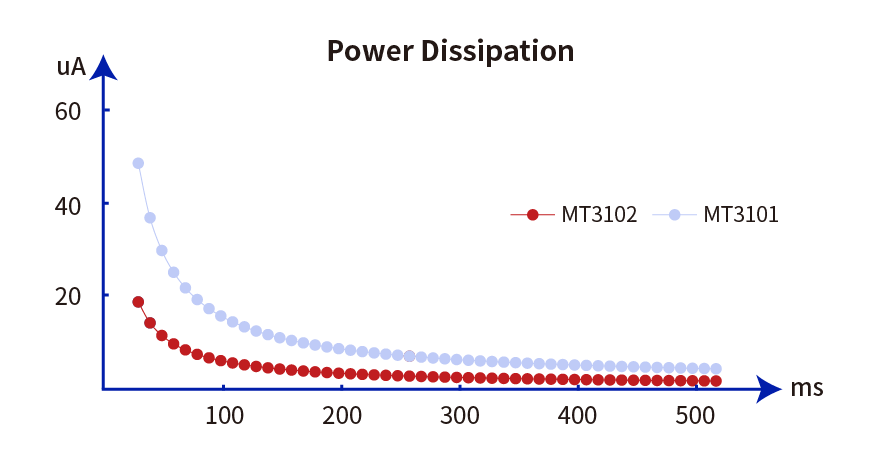

擁有業內領先的平均使用功耗水平，包含運行/待機/睡眠電流。其中，待機/休眠功耗0.7uA、工作電流低于10uA@100ms（包含VCSEL功耗）。MT3102功耗與前代MT3101相比大幅下降。

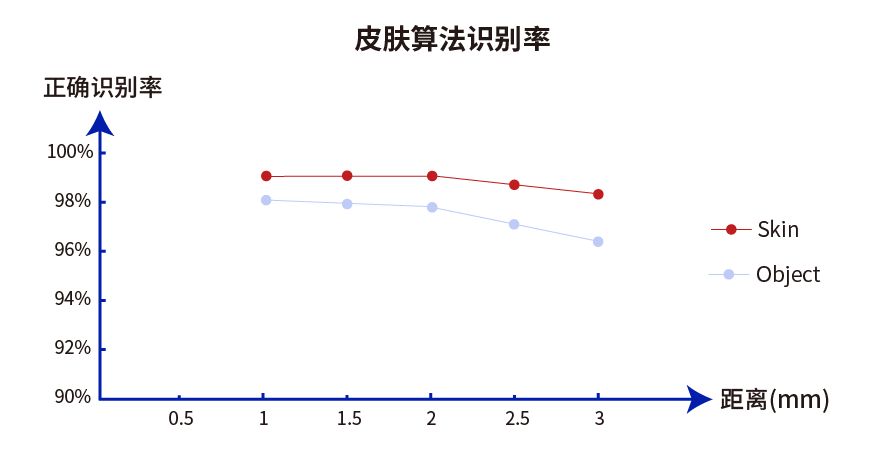

配有公司自研皮膚識別算法，在3mm距離下實現98%以上人體識別率，對于常規的非皮膚組織，如衣服（黑色/白色）、紙張（不同顏色）、桌面（木頭或金屬）、其他電子器件（塑料外殼）等物體實現95%以上識別率，有效提高可穿戴設備的佩戴檢測性能，提升用戶使用體驗。

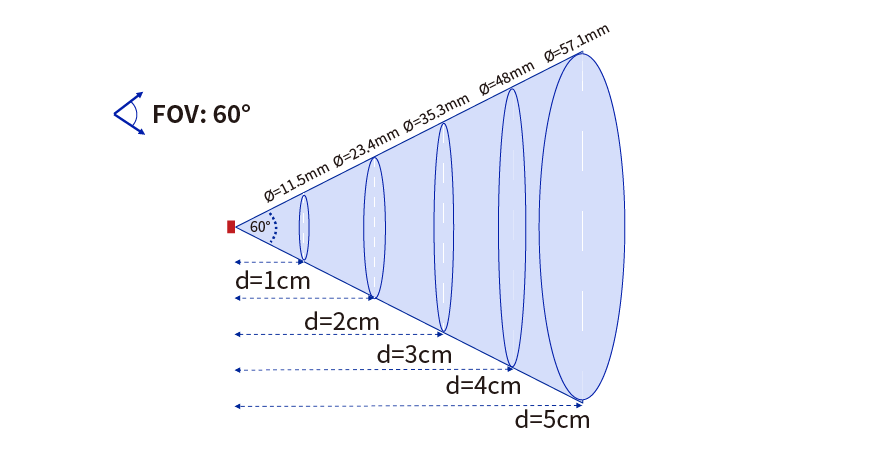

擁有業內領先的信噪比水平，超小封裝的同時擁有出色的去噪能力，本體Package Crosstalk <100LSB@16bit，配合玻璃表面0.2mm距離下Crosstalk <300LSB@16bit。內置OTP功能和整合工廠校準功能，更好清除模組裝機后的殘留底噪。集成940nm VCSEL，在不影響CT的情況下，設計出更寬的FOV視場角，捕抓更大范圍內物體信號變化，實現更大范圍的距離檢測。

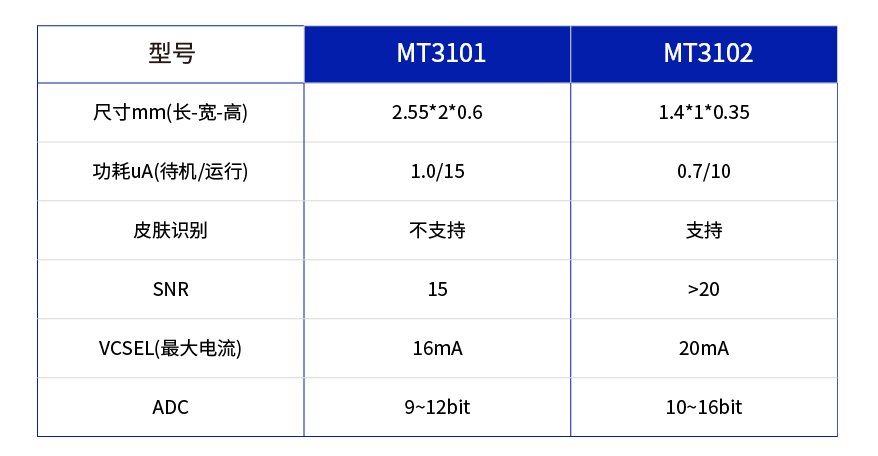

MT310x系列芯片
