隨著無線充電技術的發展，無線充電功率實現5w、15w、30w、50w的突破，且在智能手機、智能穿戴、智能家電和配件等領域均得到了廣泛應用。
2023年5月30日，工信部發布規定將移動、便攜式無線充電設備的額定傳輸功率從50W提升至80W，政策限制的放開，手機無線充電功能必將迎來新的增長點。
美芯晟推出的MT5786是一款基于磁感應的高集成無線充電接收芯片，完全符合WPC Qi1.3規范的BPP和EPP認證，在特定私有協議下最高支持80W無線充電，同時具有15W反向充電功能。該芯片具有高功率、高效率、高集成度等特點，滿足多數手機設計規格，支持定制各種私有快充協議，超小芯片尺寸賦能手機超薄化設計，專為手機無線充電而生。
MT5786典型應用電路圖輸出功率80W（20V /4A） 支持15W反向充電 內置32bit MCU AC to DC效率高達98% 反向充模式集成雙路ASK解調電路 反向充Q值檢測電路 OVP/OCP/OTP等多種保護功能

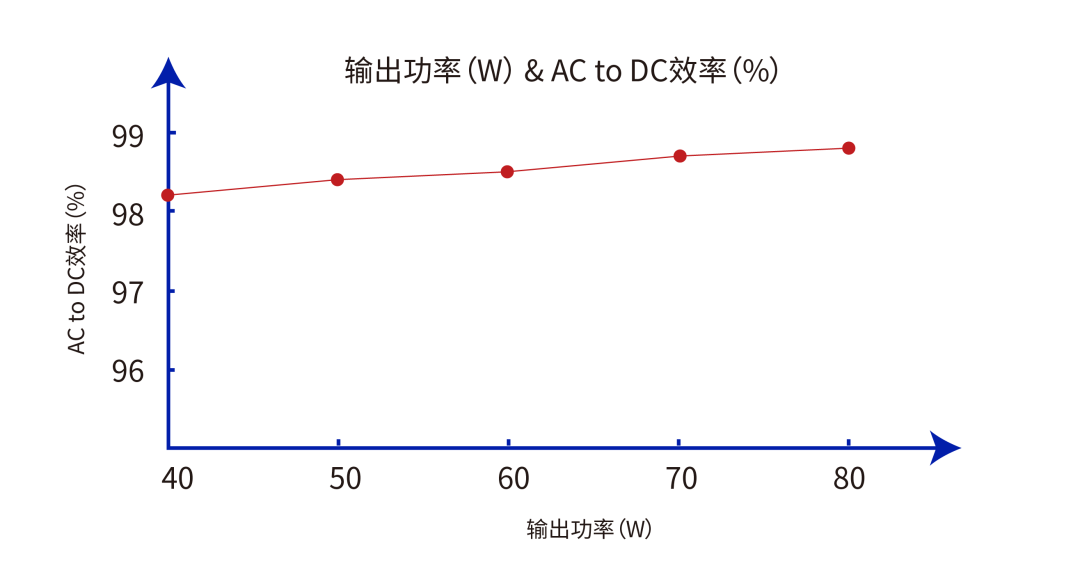

■ 高效率：AC/DC轉換效率高達98%
采用優化的自適應全同步整流技術，具有極小的MOS管RDSON和超低的偏置電流，芯片整體的AC/DC轉換效率高達98%。
■ 高功率：無線充電功率高達80W
實現真正的快速無線充電，最高可提供80W的充電功率，并具有可編程的輸出電壓（最高20V）。同時支持最高15W無線反向充電，集成Q值檢測功能，內置32bit MCU，豐富的GPIO和I2C接口等讓設計更加靈活。

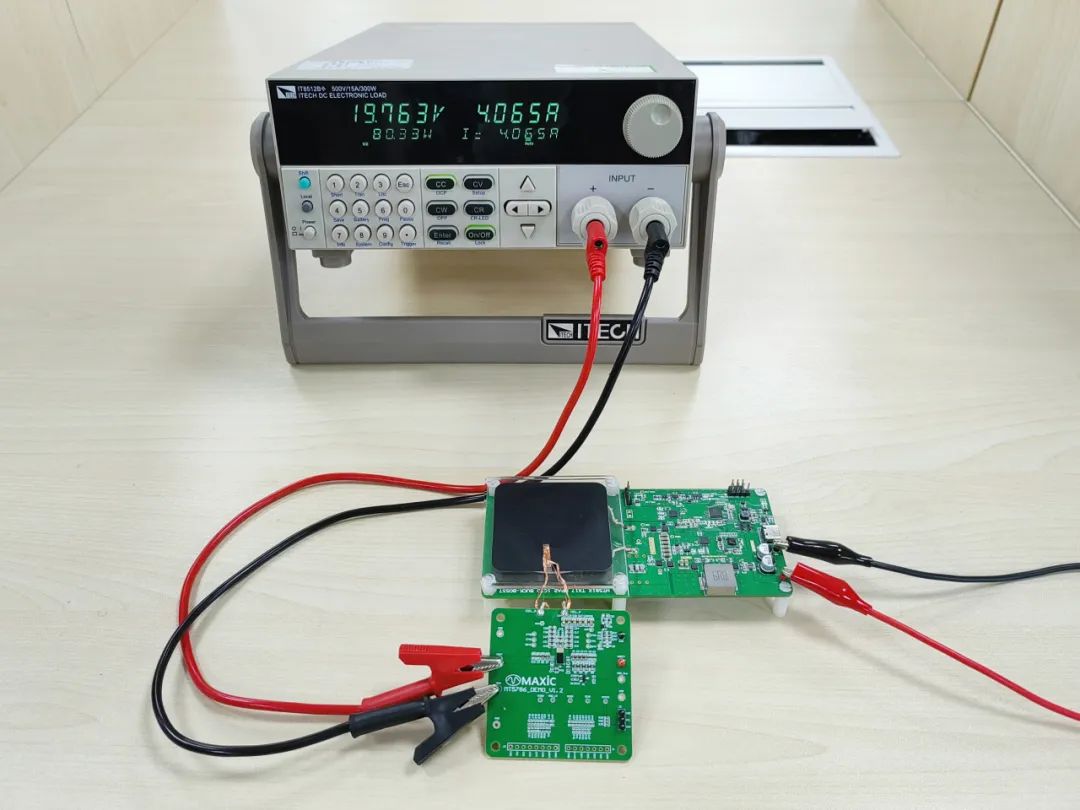

實驗室充電功率測試圖

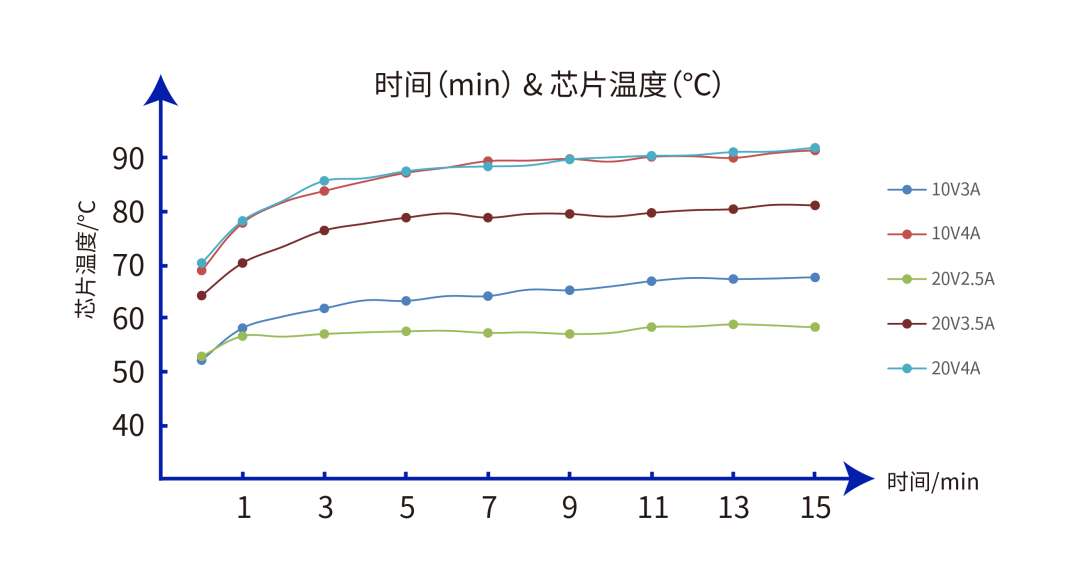

■ 溫升低：高效率低功耗運行，便于散熱設計

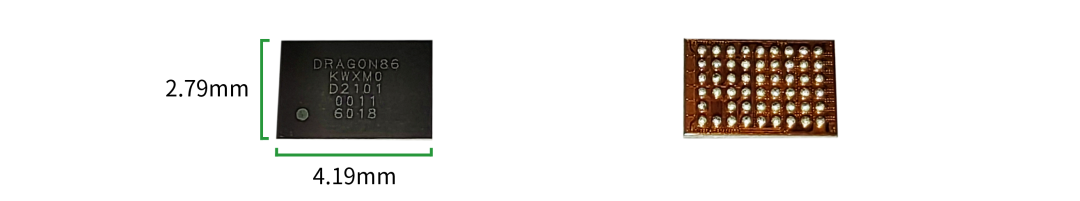

■ 高集成：芯片尺寸2.79mm*4.19mm
在手機80W大功率無線充+反向充電的新風口，MT5786的優異性能和高能量密度設計將引領無線充電市場。美芯晟充分考慮用戶體驗，提前布局支持80W超大輸出功率&15W反向充電功能，讓手機秒變無線充電移動電源，真正做到萬物互聯互享，賦能手機應用新生態。卓越的性能同樣適用于充電寶、平板電腦等應用。
