MT7939∣集成輸入過壓/欠壓保護的高PF隔離 超低THD恒流解決方案

  • 發布日期2019-08-01

  • 瀏覽量3043次

隨著LED照明應用的普及，悶熱潮濕的環境下，工程師朋友是否還在擔心你的灌膠電源電流漂大不穩定而不敢接單？是否還在為惡劣市電條件地區的應用而煩惱？

解決客戶LED驅動應用中的痛點是美芯晟追求的目標，針對這些痛點我們成功推出了集成輸入過壓/欠壓保護的高PF超低THD恒流解決方案-MT7939。


MT7939是一款無COMP電容、單級、高功率因數，QRM模式的隔離LED恒流驅動芯片，同時內置線電壓補償、輸入過壓/欠壓保護、THD補償及過溫調節引腳，過溫保護點可調的解決方案。

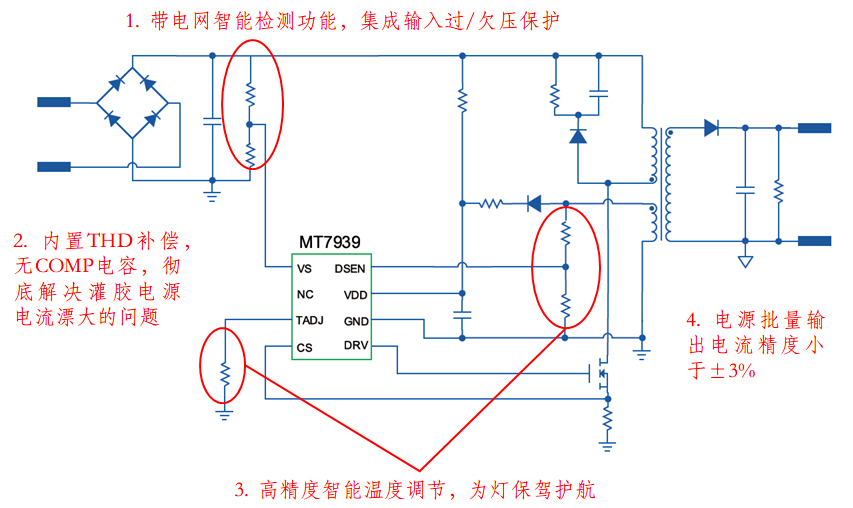

MT7939產品優勢




1

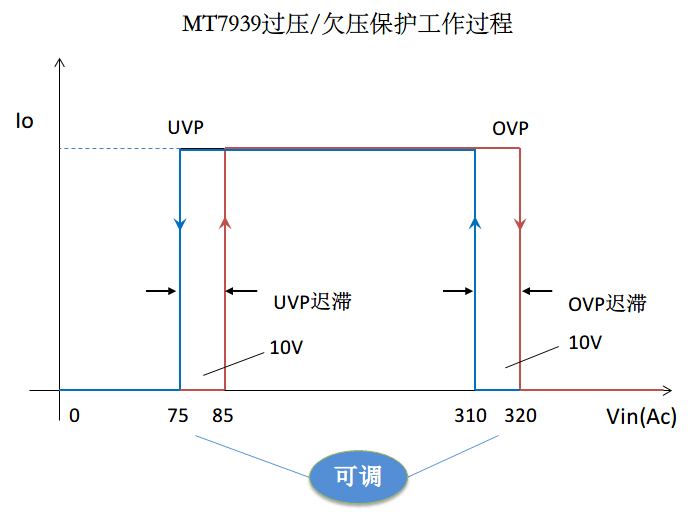

帶電網智能檢測功能，集成輸入過/欠壓保護，能有效的應對惡劣市電條件地區的應用

  • 內置電網智能檢測功能，優秀的抗雷擊浪涌性能，一個10D511輕松通過4KV浪涌測試;

  • 外圍電阻可靈活設置輸入過/欠壓保護關斷點;

  • 客戶產品可輕松通過印度EESL對路燈強制要求2小時的AC440V輸入測試。



2

內置數字積分器及THD補償，省去外圍COMP電容

  • 無需加外圍RC電路，輕松實現PF>0.95,THD<5%@AC230V;

  • 無COMP電容，物料成本更有優勢

  • 徹底解決了灌膠電源電流漂大的問題。




3

高精度智能溫度調節，為燈保駕護航

  • 通過靈活調節RTADJ（R９）與RDSEN（R３∣∣R４）的比值可實現過溫保護點調節;

  • 當溫度到設定的溫度保護點后開始降電流進行對系統的保護，從而提高了系統的可靠性。


4

采用美芯晟專利恒流控制技術和線補技術，確保電源批量輸出電流精度小于±3%

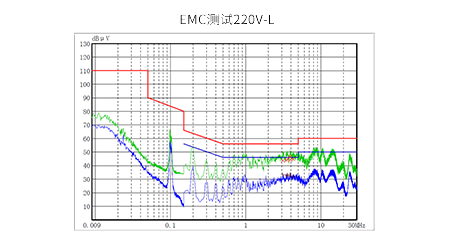

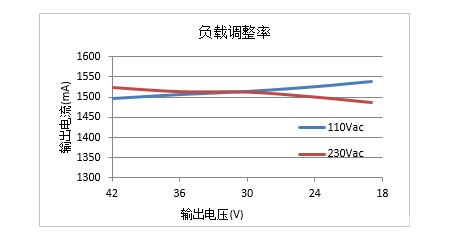

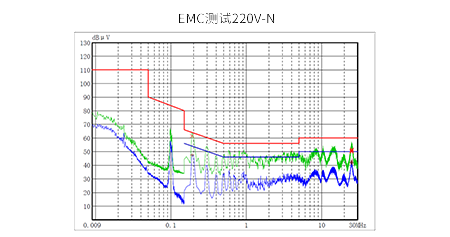

MT7939-54W應用方案

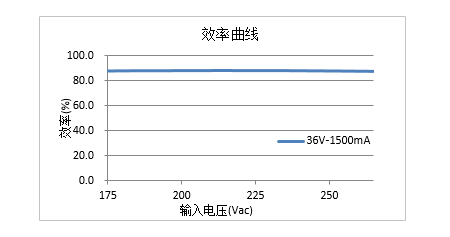

MT7939-54W應用方案是一款隔離高PF AC-DC LED驅動電源方案，針對90~277Vac應用，輸出36V/1500mA。該應用方案待機功耗低于0.5W，效率可達87%，具有LED開路、短路保護功能，過溫折返及關斷保護。外圍簡潔，系統成本低。

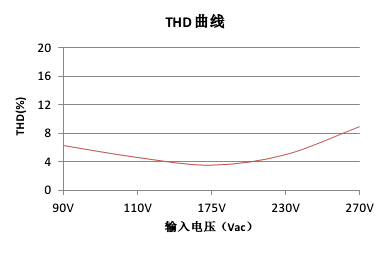

方案集成功率因數校正功能和THD補償，有效地消除了對市電網絡的電流諧波污染。其工作在臨界導通模式(CRM)和準諧振模式，降低了開關損耗，提高了系統效率。

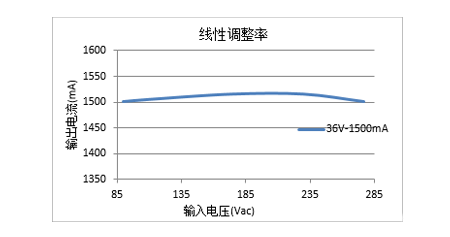

采用內置線電壓補償，更方便設計者走線布板，減少由于走線不合理帶來的干擾，保證所設計的系統在±3%以內的輸出電流精度，同時也進一步減小了系統設計面積及物料成本。


← 左右滑動查看→

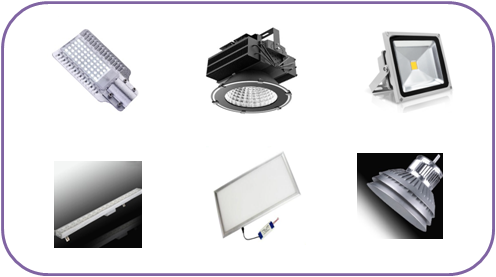

MT7939產品應用領域



  • LED路燈、投光燈、工礦燈電源、塔吊燈、洗墻燈等戶外防水灌膠電源

  • LED平板燈電源、面板燈電源和格柵燈電源

  • 高PF隔離LED室內室外照明產品電源
