2019年12月歐盟發布新ERP標準方案，照明產品的生態設計和能效要求也設立了新的標準，照明企業、生產制造商和供應商開始尋找符合新標準的產品替代解決方案。

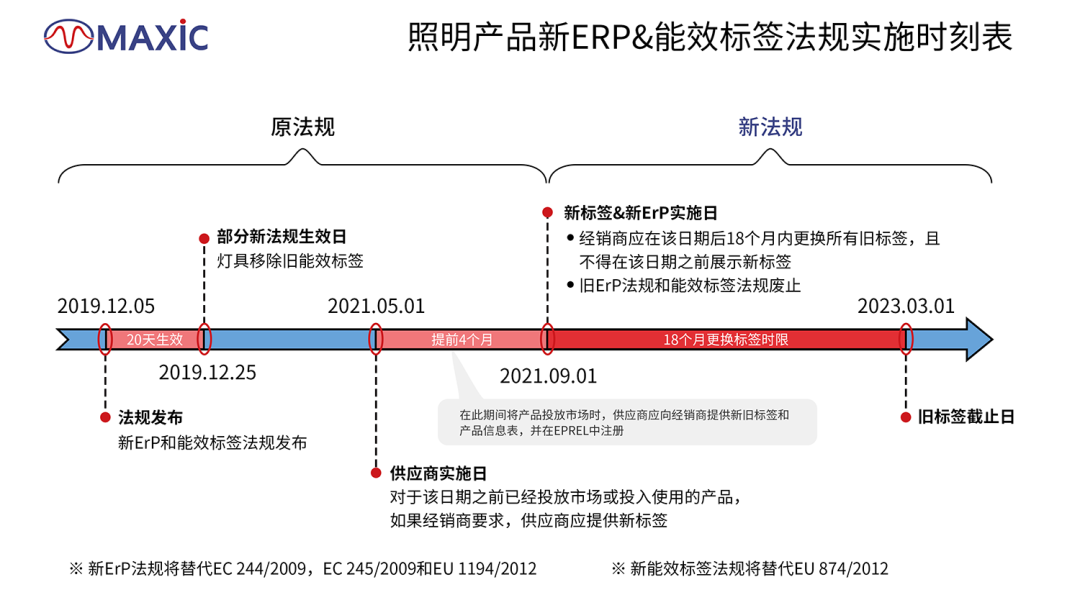

歐盟新ERP標準執行實施節點

針對歐盟新ERP標準的要求，2020年初，美芯晟科技推出第一代新歐標解決方案MT7618N，這是一款滿足新歐標DOB球泡燈方案，外圍簡潔，系統成本低。隨著21年9月1號新標準的正式實施，美芯晟針對新歐標對光效的要求，快速推出第二代高效新歐標解決方案MT7668H。

其中MT7668H是一款高PF值（PF＞0.7）、高效率的無頻閃LED線性驅動芯片，效率大于84%@AC230V，比市面B產品高4%以上。功耗的降低使MT7668H可以支持單面板PCB燈絲燈應用，并且單面PCB板比市面B產品采用雙面PCB板成本節省0.1元（Size E27）。

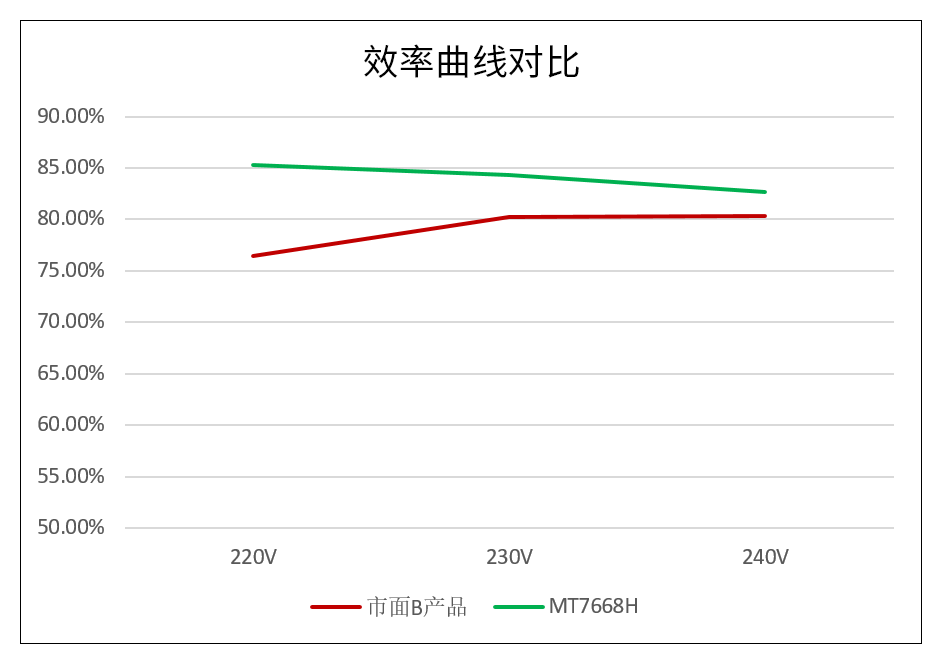

效率曲線對比圖

同時，MT7668H內部集成高壓功率管和高壓供電電路，無需電感、變壓器等磁性元件，外圍電路系統結構更加簡單。

 產品優勢



PF＞0.7，滿足新歐標Harmonic的要求

無頻閃，Pst LM≤1.0，SVM≤0.4@AC230V

高效率，大于84%@AC230V，比市面B產品高出4%

支持單面板PCB 7W應用，比市面B產品雙面板應用節省成本0.1元

外圍電路簡單，支持全貼片設計方案

外置線電壓補償功能，可實現輸入功率恒定

芯片應用系統無EMI問題

過溫自動調節功能

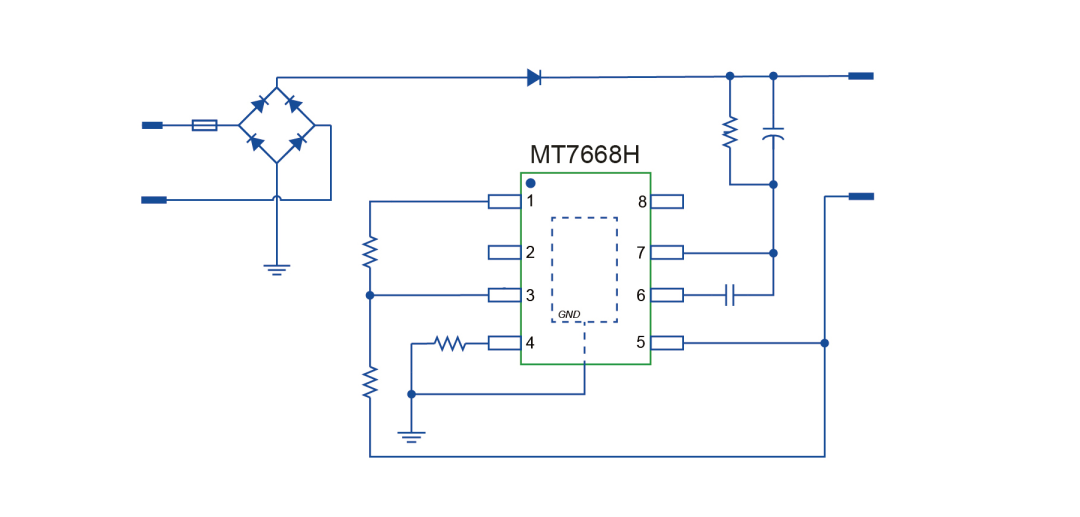

 典型應用原理圖

 典型應用方案

MT7668H-7W 燈絲燈單面板方案

輸入電壓：AC220V~AC240V

輸出電壓：262V

輸出電流：23mA

layout

電源性能

高效率：84.3%@AC230V

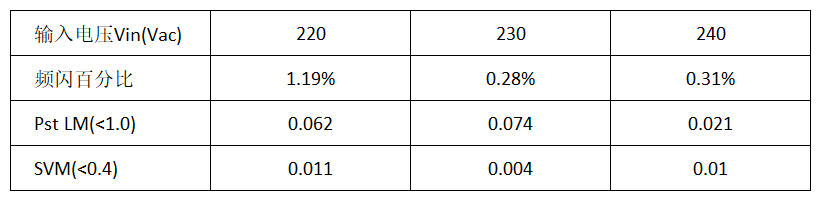

無頻閃效果

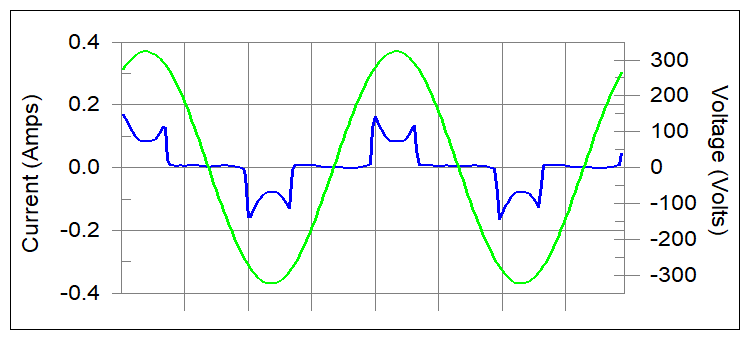

Harmornic

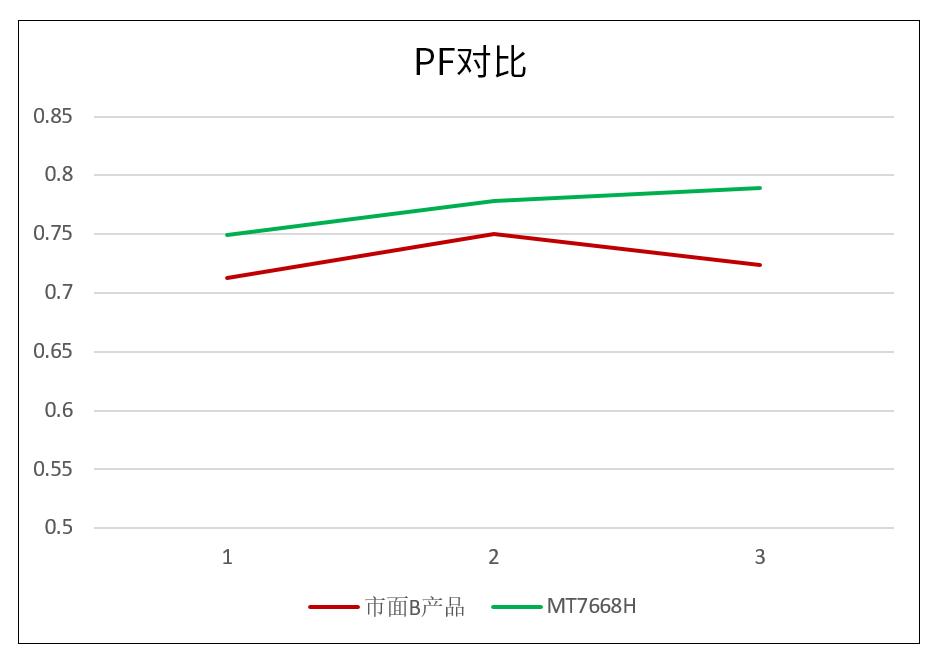

PF對比

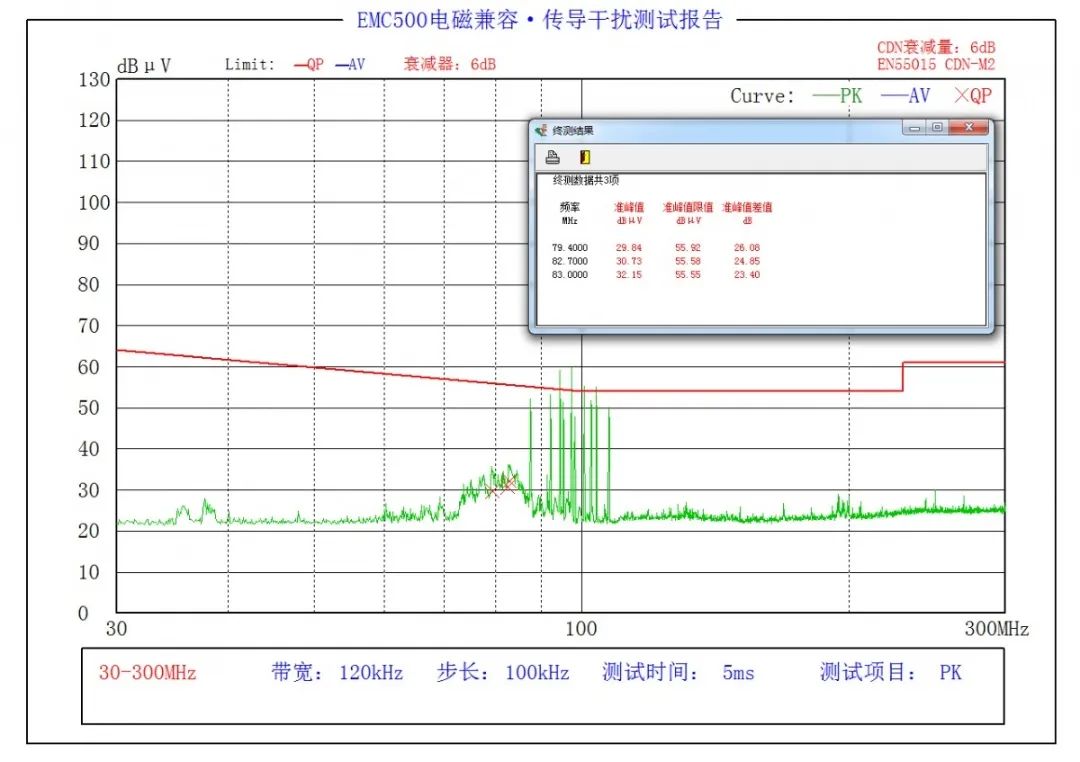

EMI性能

傳導 230Vac  L

傳導 230Va  N

230Vac  CDN

美芯晟科技致力于為您提供最新的產品和技術解決方案，感謝一直以來對MAXIC的支持，歡迎廣大工程師和客戶朋友隨時聯系我們咨詢索樣，我們將竭誠為您服務！
